Parametric Optical Design Tools

PODT는 Photopia 2.0에서 처음 도입되어 광학 설계 분야에 빠르게 확산되고 있는 기능입니다.

이 툴은 빛을 보내고자 하는 방향과는 다른 영역으로 퍼지는 광선들을 weighting factor 변수를 조정하여 사용자가 원하는 배광형태를 만들어 내는 반사판 형상을 빠르게 만들 수 있도록 지원하는 도구입니다.

이 툴을 사용하여 임의의 형태와 압출생산방식의 반사판 형상을 만드는데 사용할 수 있습니다.

다음 그림은 짧은 시간에 최적의 형상을 만들도록 하는 weighting factor를 조정하는 방식을 보여주고 있습니다. weighting factor는 노란색으로 보여지고, 광도 분포 계산 결과와 겹쳐져 보이고 있습니다.

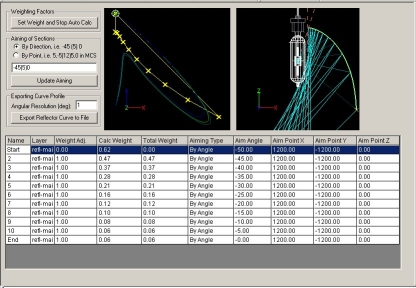

Step #1: Initial design iteration based on initial design parameters

Step #2: Second iteration, changing the aiming weighting factors to increase the light in the low part of the distribution.

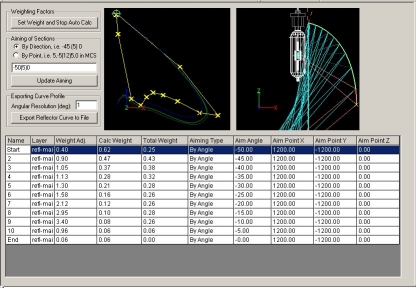

Step #3: Final iteration, further changing of the aiming weighting factors to even out the distribution

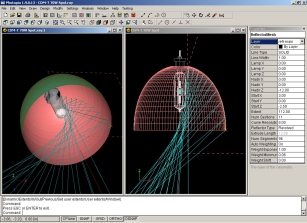

Final Reflector

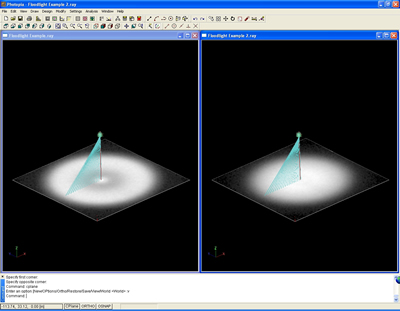

Shaded Plot Comparison: Initial iteration vs. Final iteration
